Endüstriyel Kaldırma ve Bağlama Sistemlerinde Bağlantı Aparatları Rehberi:

Endüstriyel üretim, liman operasyonları, inşaat, madencilik ve lojistik sektörlerinde ağır yüklerin kaldırılması, taşınması ve sabitlenmesi en kritik süreçlerin başında gelir. Bu süreçlerde kullanılan zincirler, çelik halatlar, spanzetler ve vinçler, sistemin ana omurgasını oluşturur. Ancak bu devasa güçlerin güvenli bir şekilde aktarılmasını sağlayan asıl gizli kahramanlar bağlantı aparatlarıdır (donanım elemanları).



Küçük bir kilit veya hatalı seçilmiş bir kanca, tüm operasyonun güvenliğini tehlikeye atabilir. Bu rehberde; zincir, çelik halat, spanzet ve vinç sistemlerinde kullanılan tüm bağlantı aparatlarını, teknik özelliklerini ve doğru seçim kriterlerini en geniş detaylarıyla ele alıyoruz.



  1. Zincir Bağlantı Aparatları ve Teknik Çeşitleri

Ağır yüklerin dikey hareketlerinde ve zorlu çevre koşullarında (sıcaklık, aşınma vb.) çelik zincirler vazgeçilmezdir. Yüksek mukavemetli Grade 80 (G80) ve Grade 100 (G100) alaşımlı zincirlerle birlikte kullanılan ana bağlantı elemanları şunlardır:



  • Sapan Kancaları (Emniyet Mandallı ve Mandalsız): Yükü sabitlemek ve kaldırma halkalarına takmak için tasarlanmıştır. Emniyet mandallı modeller, yük sallantıya girdiğinde kancanın kendiliğinden açılmasını engeller.

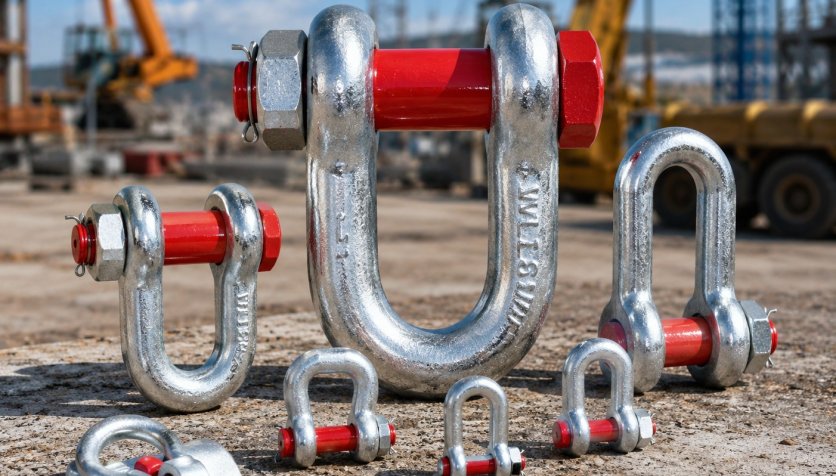

  • Döküm ve Dövme kilitler (Omega ve D Tipi Kilitler): Zincir kollarını birbirine bağlamak, zincire kanca tutturmak veya geçici sabitleme yapmak için kullanılır.
    • Omega (U) Kilitler: Geniş gövdelidir ve çok bacaklı bağlantılarda birden fazla açılı yük binişine olanak tanır.
    • D Tipi (Zincir) kilitler: Daha dar yapılıdır ve genellikle tek eksenli doğrusal çekmelerde tercih edilir.
  • Bağlantı Baklaları (Master Link & Connecting Links): Çok bacaklı (2'li, 3'lü, 4'lü) zincir sapan sistemlerinde ana halka görevi görür. Zincirlerin kancalara veya vinç bloklarına güvenle bağlanmasını sağlar.
  • Kısaltma Baklaları (Grab Hooks): Zincir boyunu operasyon sırasında istenen ölçüde kısaltmak veya sabitlemek için özel tasarlanmış dar ağızlı kocalardır.



  1. Çelik Halat Bağlantı Aparatları ve Donanımları

Çelik halatlar; esneklikleri, darbe emme yetenekleri ve yüksek kopma mukavemetleri nedeniyle vinçlerde, çekme (winch) sistemlerinde ve gergilerde yoğun olarak kullanılır. Halatların güvenli bir şekilde sonlandırılması için şu aparatlar şarttır:



  • Halat Klemensleri (EN 13411-5 Standartlı): Çelik halat ucunda göz (halka) oluşturmak için halatı sıkan elemanlardır. Doğru montaj kuralı hayati önem taşır: “Semer (köprü) kısmı halatın ana yük binen tarafına, somunlar ise boşta kalan uca gelmelidir.” (Can sıkıcı hatalardan kaçınmak için "Yanlış klemens sırtı kazaya davet çıkarır" kuralı unutulmamalıdır).
  • Yüksükler (Thimbles): Halat gözlerinin içine yerleştirilerek halatın bükülme yarıçapını korur, ezilmesini ve aşınmasını önler. Halat ömrünü katbekat artırır.
  • Gergi Vidaları (Turnbuckles - DIN 1480 / DIN 1478): Çelik halat veya zincir hatlarındaki gerginliği ayarlamak, boşluğu almak ve sistemi sabitlemek için kullanılır. Bir ucu sağ dişe, diğer ucu sol dişe sahip gövde yapısıyla pratik bir gerdirme sağlar.
  • Pres-Sıkma Yüzükleri (Alüminyum Soketler): Halat uçlarının hidrolik presler altında kalıcı ve yüksek mukavemetli gözler haline getirilmesinde kullanılır.



  1. Spanzet (Yük Bağlama Kayışı) ve Lojistik Aparatları

Karayolu, denizyolu ve demiryolu taşımacılığında yüklerin araç şasisine veya konteyner içine sabitlenmesinde kullanılan spanzetler, yüksek mukavemetli polyester kolonlar ve metal donanımlardan meydana gelir:

  • Cırcır Mekanizması (Ratchet Handle): Kayışın istenen gerginliğe ulaşmasını ve bu gerginliğin taşıma süresince kilitli kalmasını sağlayan dişli mekanizmadır.
  • Uç Kancaları:
    • J Kanca (Dual Leg / Double J): Kamyon ve tır şasilerindeki kanca yuvalarına mükemmel uyum sağlar.
    • S Kanca: Daha hafif hizmet tipi sabitlemelerde tercih edilir.
    • Pençe (Claw) Kanca: Dar alanlarda ve özel ankraj noktalarında yüksek tutunma sağlar.



  • Koruyucu Kılıflar ve Köşe Takozları: Spanzet kolonlarının keskin metal kenarlardan sürtünmeyle kopmasını önleyen poliüretan veya PVC koruyuculardır.



  1. Vinç ve Seyyar Kaldırma Sistemleri Donanımları

Vinç sistemlerinin kaldırma kapasitesini optimize eden, yük dengesini sağlayan ve hareket kabiliyeti kazandıran özel aparatlar şunlardır:

  • Şaryolar (Manuel ve Elektrikli Trolley): Vinçlerin I-profil raylar (NPI demirleri) üzerinde yatay eksende güvenle hareket etmesini sağlayan yürütme gruplarıdır.
  • Kanca Blokları (Alt ve Üst Bloklar): Makara sistemleri vasıtasıyla halat kat sayısını artırarak vinç kapasitesini katlayan ve kancayı taşıyan ağır hizmet bloklarıdır.
  • Kırdırmaz Fırdöndüler (Swivels): Yükün kaldırma esnasında kendi etrafında dönmesi durumunda zincirin veya halatın burulmasını, bükülmesini ve kalıcı deformasyona uğramasını engeller. 360 derece serbest dönüş sağlar.
  • Mapalar (Lifting Eyebolts / Eyemnauts): Makinelerin, motorların veya ağır kütlelerin üzerine vidalanarak sapanla kaldırılabilmesini sağlayan dövme çelik taşıma halkalarıdır (DIN 580 / DIN 582 veya döner mafsallı mühendislik mapaları).



Doğru Bağlantı Aparatı Seçiminde Altın Kurallar

  1. WLL (Çalışma Yükü Sınırı) Değerine Sadık Kalın: Aparat üzerinde yazan WLL (Working Load Limit) asla aşılmamalıdır. Genellikle kaldırma ekipmanlarında güvenlik katsayısı 4:1 veya 5:1 oranındadır.
  2. Malzeme Sertifikası ve İzlenebilirlik: Ürünlerin üzerinde üretici markası, Grade (kalite) derecesi, çelik kalitesi ve LOT/Seri numarası mutlaka bulunmalıdır. CE sertifikasız ürünler kesinlikle tercih edilmemelidir.
  3. Çevresel Koşullar: Kimyasal ortamlarda veya denizcilik/açık deniz (offshore) uygulamalarında standart çelik yerine Paslanmaz Çelik (AISI 316 / 304) veya sıcak daldırma galvaniz kaplı aparatlar seçilmelidir.
  4. Periyodik Muayene: Tüm bağlantı aparatları yılda en az bir kez yetkili kişilerce gözle ve NDT (tahribatsız muayene) yöntemleriyle kontrol edilmeli; boyun bulgusu, aşınma, çatlak veya kalıcı uzama tespit edilenler derhal hurdaya ayrılmalıdır.



Sonuç

Zincir, çelik halat, spanzet ve vinç sistemleri ne kadar sağlam olursa olsun, sistemi birbirine bağlayan bağlantı aparatları zayıfsa tüm operasyon riske girer. Doğru ürün seçimi, iş güvenliğini artırırken işletme maliyetlerini düşürür ve ekipman ömrünü maksimuma çıkarır.
